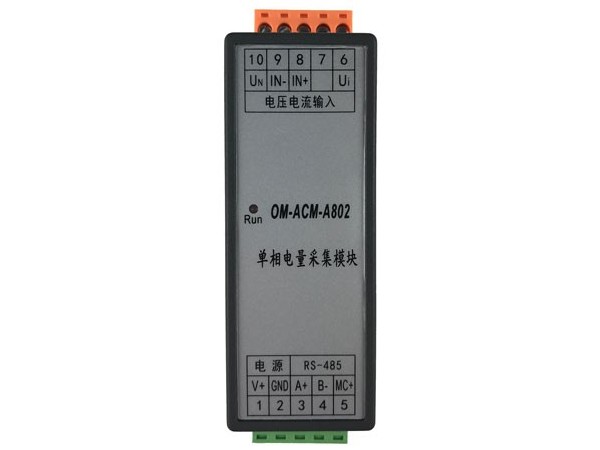

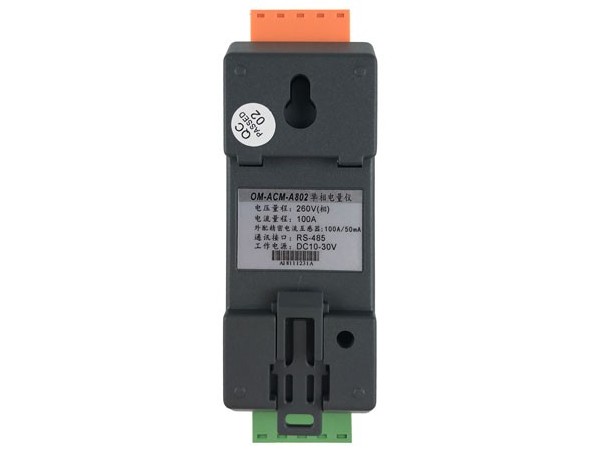

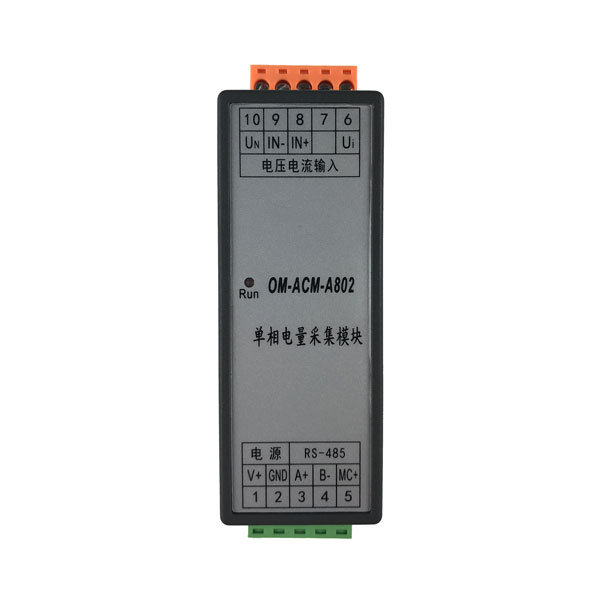

OM-ACM-A802單相電量采集模塊是高度集成化的針對單相電量參數測量應用的產品，準確測量單相交流電壓、電流（真有效值測量）、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等電參量，RS-485通訊接口，具有極優的性價比。采用卡裝式結構，體積小巧、安裝方便，是電力參數采集行業的首選模塊。使用本產品時須通過RS-485接口按Modbus-RTU協議進行通訊，獲取所需的數字式電參量值。

適用于政府、電力、軍隊、銀行、電信、教育、醫院、機場、鐵路、工廠、酒店、倉庫、交通等行業，專為計算機網絡機房、通信機房、通信基站、電力基站、變電站、居民配電所、UPS機房、蓄電池組機房、戶外機柜、無人值守現場、倉庫等場景的單相電能計量與監測。

• 1、帶ESD保護電路的RS-485通信接口
• 2、帶LED指示工作狀態，便于現場安裝調試
• 3、具有1路可配置的有功或無功電能脈沖輸出功能
• 4、多電能計量：有正反向有無功累計電能、當日累計電能
• 5、可配置的實時數據更新周期，方便應用于各種測量要求
• 6、采用專用測量芯片，交流真有效值測量方式，測量精度高
• 7、通信規約采用標準Modbus-RTU方式，兼容性好，方便編程
• 8、35mm 標準DIN導軌安裝，多種接線方式，方便現場安裝布線
• 9、寬工作電壓DC10～30V，并具防接反保護功能，接反電源不會損壞模塊
• 10、采用工業級芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性
• 11、高隔離電壓，電壓電流輸入信號采用微型精密互感器隔離，耐壓達DC2500V
• 12、采集單相電參量，包括電壓、電流、功率、電能等10多個電參量，信息全

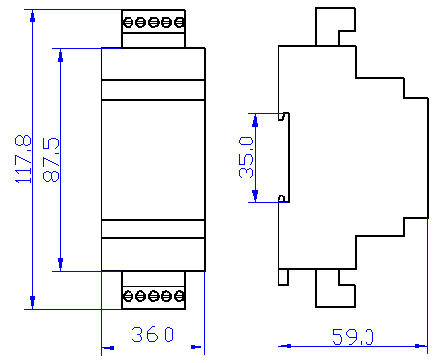

A型外型：采用35mm 標準DIN導軌安裝，固定導軌后，將模塊卡入導軌即可

F型外型：采用35mm 標準DIN導軌安裝，固定導軌后，將模塊卡入導軌即可

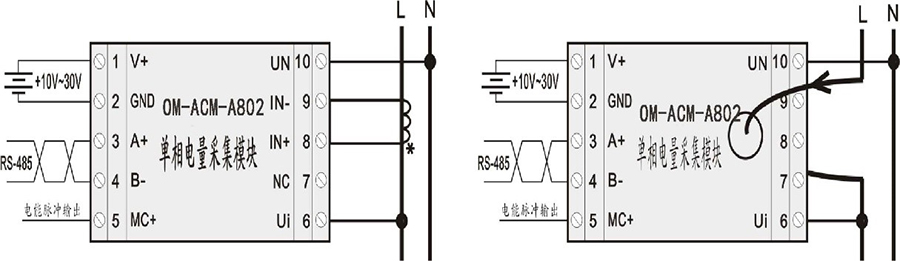

典型接線

請根據產品規格型號，參照以上圖示正確接線。接線前要確保斷開所有信號源，避免發生危險及損壞設備。檢查確認接線無誤后，再接通電源測試。 接通電源后，“RUN”運行指示燈會根據設置的數據更新速率同步閃爍。

產品出廠時，均設置為默認配置：地址1號、波特率9600bps、數據格式“n,8,1”、數據更新速率為600ms、變比為1。
